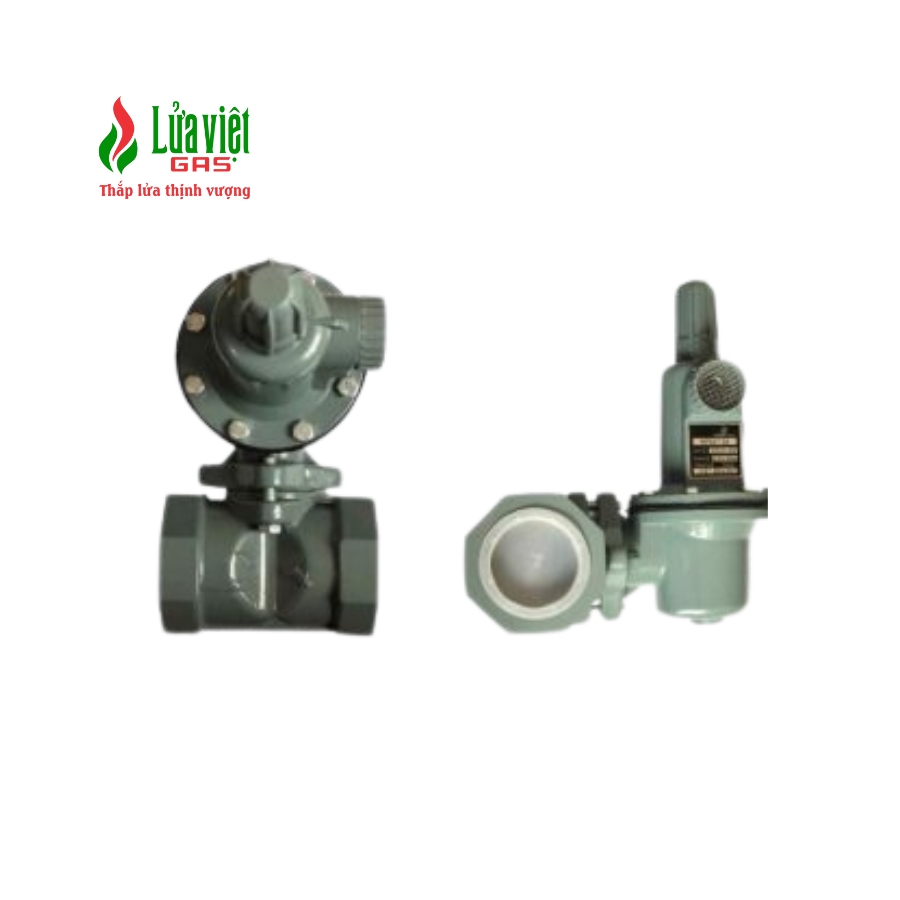

Van điều áp cấp 1

Trong các hệ thống khí và gas công nghiệp, việc kiểm soát áp suất cao ngay từ nguồn cấp là yếu tố then chốt để đảm bảo an toàn vận hành. Van điều áp cấp 1 được lắp đặt sau bồn hoặc bình khí nhằm giảm áp suất đầu vào xuống mức trung gian ổn định, tạo nền tảng bảo vệ cho toàn bộ hệ thống và các thiết bị phía sau hoạt động an toàn, hiệu quả.

Tổng quan về Van điều áp cấp 1

Van điều áp cấp 1 được sử dụng trong các hệ thống gas, khí nén và cấp nước nhằm giảm áp suất đầu vào cao xuống mức áp suất thấp hơn và ổn định, tạo nền tảng an toàn cho toàn bộ hệ thống phía sau. Thiết bị thường được lắp đặt ngay sau nguồn cấp như bồn chứa, bình gas hoặc đường ống chính, giúp bảo vệ đường ống, thiết bị và các cấp điều áp tiếp theo khỏi nguy cơ hư hỏng do áp suất đột ngột.

Van điều áp cấp 1 hoạt động dựa trên cơ chế cân bằng lực giữa lò xo, màng ngăn và áp suất lưu chất tại đầu ra. Khi áp suất thay đổi, cơ cấu này sẽ tự động điều chỉnh để duy trì áp suất ổn định theo giá trị cài đặt. Người vận hành có thể điều chỉnh áp suất đầu ra thông qua núm vặn, phù hợp với yêu cầu của từng hệ thống. Nhờ đó, van điều áp cấp 1 đóng vai trò quan trọng trong việc đảm bảo an toàn, ổn định và hiệu quả vận hành cho các hệ thống công nghiệp.

Thông số kỹ thuật của Van điều áp cấp 1

• Tên thiết bị: Van điều áp cấp 1 (First Stage Pressure Regulator)

• Chức năng:

  • Giảm áp suất gas cao từ bồn/bình LPG xuống áp suất trung gian

  • Chuẩn bị áp suất ổn định trước khi cấp sang van điều áp cấp 2

• Lưu lượng làm việc (Capacity):

  • Đa dạng theo nhu cầu hệ thống

  • Các mức phổ biến: 40 kg/h, 60 kg/h, 100 kg/h, 150 kg/h, 230 kg/h

• Áp suất đầu vào (Inlet Pressure – Pin):

  • Thông thường từ 0,5 – 16 bar

  • Phù hợp với áp suất cao từ bồn chứa LPG hoặc bình gas công nghiệp

• Áp suất đầu ra (Outlet Pressure – Pout):

  • Dải áp suất trung gian khoảng 0,2 – 3 bar

  • Có thể điều chỉnh tùy theo yêu cầu vận hành của hệ thống

• Kiểu kết nối (Connection):

  • Nối ren FNPT hoặc nối bích

  • Kích cỡ phổ biến: 3/4”, 1”, DN25

• Vật liệu chế tạo:

  • Thân van: Hợp kim nhôm đúc hoặc hợp kim kẽm

  • Màng van: Cao su tổng hợp chịu áp

  • Chi tiết bên trong: Đồng, thép không gỉ

• Nhiệt độ làm việc:

  • Dải tiêu chuẩn từ -40°C đến +70°C

• Tiêu chuẩn áp dụng:

  • EN 334:2005 – tiêu chuẩn quốc tế cho van điều áp gas

Phân loại của Van điều áp cấp 1

Van điều áp cấp 1 (Single Stage Pressure Regulator) được phân loại dựa trên nhiều tiêu chí kỹ thuật khác nhau nhằm đáp ứng các yêu cầu đa dạng của hệ thống khí, gas và chất lỏng. Việc phân loại giúp lựa chọn đúng loại van phù hợp với áp suất đầu nguồn, môi chất sử dụng và điều kiện vận hành, từ đó đảm bảo an toàn và hiệu quả cho thiết bị phía sau.

Xét theo nguyên lý hoạt động, van điều áp cấp 1 có thể là loại tác động trực tiếp (Direct Acting) – phổ biến, cấu tạo đơn giản, phù hợp hệ thống tiêu chuẩn, hoặc loại pilot (Pilot Operated) – sử dụng van điều khiển phụ để tăng độ nhạy và độ chính xác, thích hợp cho áp suất lớn. Theo môi chất và ứng dụng, van được chia thành van điều áp gas, nước, hơi nóng, khí nén hoặc thủy lực, phục vụ từ dân dụng đến công nghiệp nặng.

Ngoài ra, van còn được phân loại theo vật liệu chế tạo như đồng, gang hoặc inox, tùy yêu cầu chống ăn mòn và độ bền. Về kiểu lắp đặt, van có dạng lắp ren cho hệ thống nhỏ và lắp bích cho hệ thống công nghiệp, cùng các cấu hình lắp đặt ngang hoặc đứng phù hợp không gian sử dụng.

Ưu điểm và hạn chế của Van điều áp cấp 1

Van điều áp cấp 1 (Single Stage Pressure Regulator) được sử dụng rộng rãi trong các hệ thống gas, khí nén và chất lỏng nhờ cấu tạo đơn giản và tính kinh tế cao. Với thiết kế cơ bản, van có chi phí đầu tư ban đầu thấp hơn so với các dòng van nhiều cấp, phù hợp cho các hệ thống tiêu chuẩn không yêu cầu kiểm soát áp suất quá phức tạp. Van vận hành hoàn toàn tự động dựa trên áp lực lưu chất, không cần nguồn điện, giúp quá trình điều áp diễn ra liên tục và ổn định theo mức cài đặt. Kiểu kết nối linh hoạt như ren hoặc mặt bích giúp lắp đặt và bảo trì thuận tiện, đồng thời khả năng giảm áp suất cao đầu nguồn giúp bảo vệ hiệu quả các thiết bị hạ nguồn khỏi nguy cơ quá áp. Ngoài ra, van điều áp cấp 1 được chế tạo từ nhiều vật liệu khác nhau như đồng, gang, inox hoặc thép, cho phép sử dụng trong nhiều môi trường từ nước, hơi đến gas công nghiệp.

Tuy nhiên, van điều áp cấp 1 cũng tồn tại một số hạn chế cần lưu ý. Do cơ chế điều áp một cấp, độ chính xác không cao, áp suất đầu ra có thể dao động khi lưu lượng hoặc áp suất đầu vào thay đổi mạnh. Trong trường hợp áp suất đầu vào giảm thấp đột ngột, van có thể phản ứng chậm, dẫn đến mở quá mức và tăng áp suất đầu ra cục bộ. Ngoài ra, tuổi thọ lò xo chịu tải lớn trong thời gian dài có thể giảm, ảnh hưởng đến độ ổn định lâu dài. Vì vậy, với các ứng dụng đòi hỏi độ ổn định và chính xác áp suất cao, van điều áp nhiều cấp thường là lựa chọn phù hợp hơn.

Ứng dụng của Van điều áp cấp 1

Van điều áp cấp 1 (First Stage Pressure Regulator) được ứng dụng rộng rãi trong các hệ thống cần giảm áp suất cao ban đầu xuống mức áp suất trung gian ổn định, nhằm bảo vệ thiết bị và chuẩn bị điều kiện làm việc an toàn cho các giai đoạn tiếp theo. Nhờ khả năng kiểm soát áp suất hiệu quả, van giúp ngăn ngừa hư hỏng do quá áp và tối ưu hiệu suất vận hành.

Trong hệ thống khí nén và gas, van được lắp đặt sau bồn chứa để giảm áp cho máy nén khí, cấp áp suất trung gian cho công cụ khí nén, súng hơi, máy CNC. Với khí LPG, van điều áp cấp 1 hạ áp suất cao từ bình chứa xuống khoảng 0,34–0,69 bar, cung cấp ổn định cho nồi hơi và đầu đốt công nghiệp.

Ở hệ thống nước, van được dùng để giảm áp lực từ mạng lưới chính cho tòa nhà cao tầng, khu dân cư; trong PCCC, van duy trì áp suất ổn định cho hệ thống sprinkler; và trong xử lý nước, van kiểm soát áp suất bể chứa và đường ống. Ngoài ra, van còn được ứng dụng trong chế biến thực phẩm, công nghiệp nặng, phun sơn, cũng như các lĩnh vực y tế – dược phẩm cần áp suất khí sạch ổn định.

Với vai trò kiểm soát áp suất ngay từ đầu nguồn, Van điều áp cấp 1 là thiết bị quan trọng trong các hệ thống gas, khí nén và cấp nước công nghiệp. Việc sử dụng van điều áp cấp 1 giúp giảm áp suất cao xuống mức trung gian an toàn, bảo vệ thiết bị hạ nguồn, nâng cao hiệu suất vận hành và đảm bảo sự ổn định cho toàn bộ hệ thống.
