Trong các hệ thống đường ống lắp đặt ngoài trời, việc bảo trì nhanh và đảm bảo độ kín luôn là thách thức lớn. Van bi nối bích kèm khớp nối nhanh lắp ngoài được thiết kế để giải quyết bài toán đó, cho phép đóng mở chính xác, tháo lắp nhanh khi cần sửa chữa mà không phải tháo toàn bộ tuyến ống. Giải pháp này giúp giảm thời gian dừng hệ thống, tăng độ an toàn và hiệu quả vận hành lâu dài.

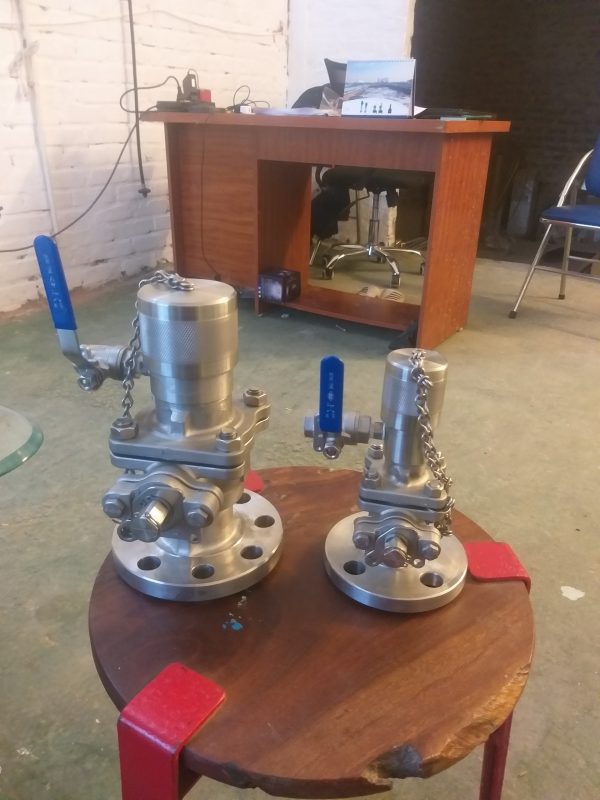

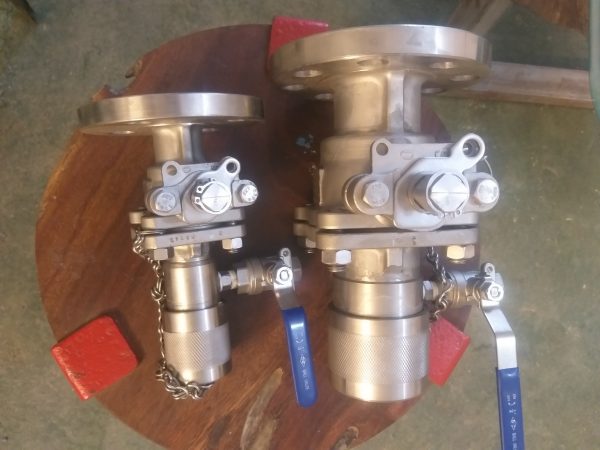

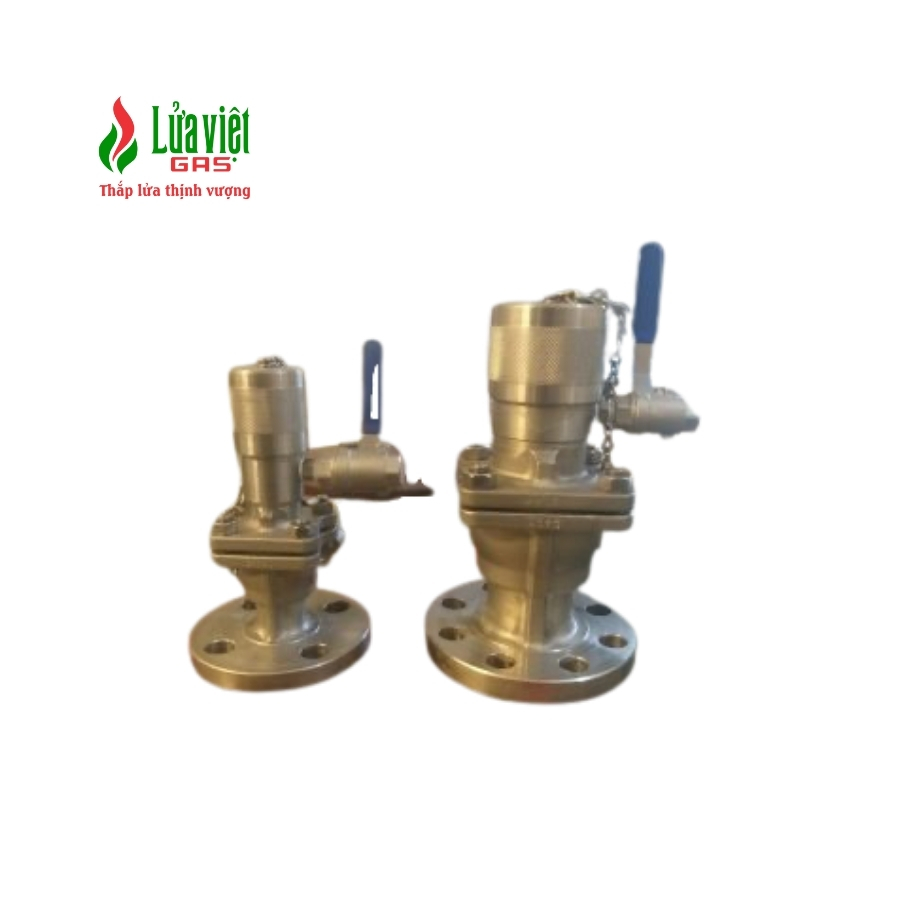

Tổng quan về Van bi nối bích kèm khớp nối nhanh lắp ngoài
Van bi nối bích kèm khớp nối nhanh lắp ngoài là giải pháp tối ưu cho các hệ thống đường ống cần thao tác đóng/mở nhanh và tháo lắp linh hoạt. Sản phẩm kết hợp mặt bích tiêu chuẩn ở một đầu với khớp nối nhanh Camlock ở đầu còn lại, cho phép kết nối hoặc ngắt đường ống chỉ trong vài giây mà vẫn đảm bảo độ kín và an toàn vận hành. Thiết kế này đặc biệt phù hợp cho các ứng dụng phải vệ sinh thường xuyên hoặc thay đổi cấu hình như ngành hóa chất, thực phẩm, xăng dầu và xử lý chất lỏng. Việc sử dụng van bi giúp kiểm soát dòng chảy chính xác, trong khi khớp nối nhanh giúp giảm đáng kể thời gian lắp đặt, tiết kiệm nhân công và hạn chế rò rỉ trong quá trình thao tác. Khả năng lắp ngoài trời cùng kết cấu bền bỉ giúp thiết bị vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Thông số kỹ thuật của Van bi nối bích kèm khớp nối nhanh lắp ngoài
Kích cỡ (Size): Phổ biến từ DN25 (1”) đến DN150 (6”), đáp ứng nhiều quy mô hệ thống
Vật liệu thân van: Gang (SCPH2) hoặc Inox (SUS304, SUS316)
Vật liệu bi van: Inox SUS304/SUS316 hoặc nhựa kỹ thuật
Vật liệu khớp nối nhanh: Đồng (chuyên dùng cho gas LPG) hoặc Inox 304/316
Gioăng/đệm kín: PTFE (Teflon), EPDM – đảm bảo độ kín và chịu nhiệt
Áp suất làm việc: PN10, PN16, PN25 hoặc lên đến 1.96 MPa (~19.6 bar)
Nhiệt độ làm việc: Khoảng -20°C đến 180–250°C (tùy vật liệu)
Kiểu kết nối:
Thân van: Nối bích (JIS, ANSI, DIN)
Khớp nối nhanh: Ren ngoài, lắp ngoài đường ống
Tiêu chuẩn bích: JIS 10K / 20K, ANSI Class 150, DIN PN10/16
Kiểu vận hành: Tay gạt, tay quay, khí nén hoặc điện
Ứng dụng: LPG, khí gas, hóa chất, nước và chất lỏng công nghiệp
Phân loại Van bi nối bích kèm khớp nối nhanh lắp ngoài
Van bi nối bích kèm khớp nối nhanh lắp ngoài được phân loại dựa trên nhiều tiêu chí kỹ thuật nhằm phù hợp từng điều kiện vận hành cụ thể. Theo kiểu kết nối mặt bích, van có các chuẩn BS, JIS, DIN và ANSI, đáp ứng tiêu chuẩn đường ống tại từng thị trường. Theo chất liệu, phổ biến gồm inox (chống ăn mòn cao), thép (chịu áp và nhiệt lớn), đồng (nước sạch, LPG áp thấp) và nhựa (hóa chất, chi phí thấp). Theo cấu tạo thân, van có loại 1 mảnh, 2 mảnh và 3 mảnh, khác nhau về khả năng bảo trì và vệ sinh. Theo phương thức điều khiển, gồm tay gạt, tay quay hộp số, điều khiển khí nén hoặc điện, phù hợp cả vận hành thủ công lẫn tự động hóa công nghiệp.
Ưu điểm và hạn chế của Van bi nối bích kèm khớp nối nhanh lắp ngoài
Van bi nối bích kèm khớp nối nhanh lắp ngoài sở hữu nhiều ưu điểm nổi bật nhờ kết hợp cấu trúc van bi và cơ chế khớp nối nhanh. Ưu điểm lớn nhất là thao tác đóng/mở nhanh, tháo lắp thuận tiện, giúp rút ngắn thời gian bảo trì và thay thế van trong hệ thống. Van bi cho phép lưu thông dòng chảy tối ưu, giảm tổn thất áp suất khi mở hoàn toàn, đồng thời chịu áp suất và nhiệt độ cao, phù hợp các hệ thống gas công nghiệp, hóa chất, chất lỏng công nghiệp. Khớp nối nhanh lắp ngoài còn tăng tính linh hoạt khi cần di dời hoặc bảo dưỡng định kỳ.
Tuy nhiên, hạn chế của loại van này là giá thành cao hơn so với van bi thông thường do cấu tạo phức tạp. Van không phù hợp với lưu chất bẩn, chứa cặn rắn dễ gây mài mòn bi và gioăng làm kín. Ngoài ra, thiết kế lắp ngoài có thể chiếm nhiều không gian, yêu cầu tính toán kỹ vị trí lắp đặt và đảm bảo tương thích khớp nối để tránh rò rỉ.
- Bạn có thể xem: VAN BI NỐI BÍCH 50 A – 20K SAMSUNG
Ứng dụng của Van bi nối bích kèm khớp nối nhanh lắp ngoài
Van bi nối bích kèm khớp nối nhanh lắp ngoài được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu đóng/mở nhanh, linh hoạt và an toàn cao. Nhờ kết hợp mặt bích chắc chắn với khớp nối nhanh lắp ngoài, thiết bị này giúp kết nối – ngắt đường ống nhanh chóng, giảm thời gian dừng hệ thống và thuận tiện cho bảo trì.
Trong ngành khí gas và LPG, van được sử dụng phổ biến trên các tuyến ống dẫn, trạm cấp gas nhờ khả năng chịu áp cao, kín khít và giảm rủi ro rò rỉ. Ở ngành xăng dầu và hóa chất, van hỗ trợ xuất – nhập liệu, kết nối đường ống linh hoạt, đáp ứng yêu cầu chống ăn mòn. Với hệ thống cấp thoát nước, xử lý nước thải, van giúp giảm rung chấn, tiếng ồn trên các đường ống lớn. Ngoài ra, sản phẩm còn được ứng dụng trong nhà máy thực phẩm, đồ uống, hệ thống bơm, chiller, HVAC, nơi cần độ kín cao và dễ vệ sinh.
Van bi nối bích kèm khớp nối nhanh lắp ngoài là giải pháp tối ưu cho các hệ thống công nghiệp cần đóng mở nhanh, an toàn và linh hoạt. Với thiết kế chắc chắn, độ kín cao và khả năng tháo lắp thuận tiện, sản phẩm giúp giảm thời gian bảo trì, hạn chế rò rỉ và nâng cao hiệu quả vận hành. Đây là lựa chọn phù hợp cho hệ thống gas, LPG, hóa chất, nước và nhiều ứng dụng công nghiệp khác.
