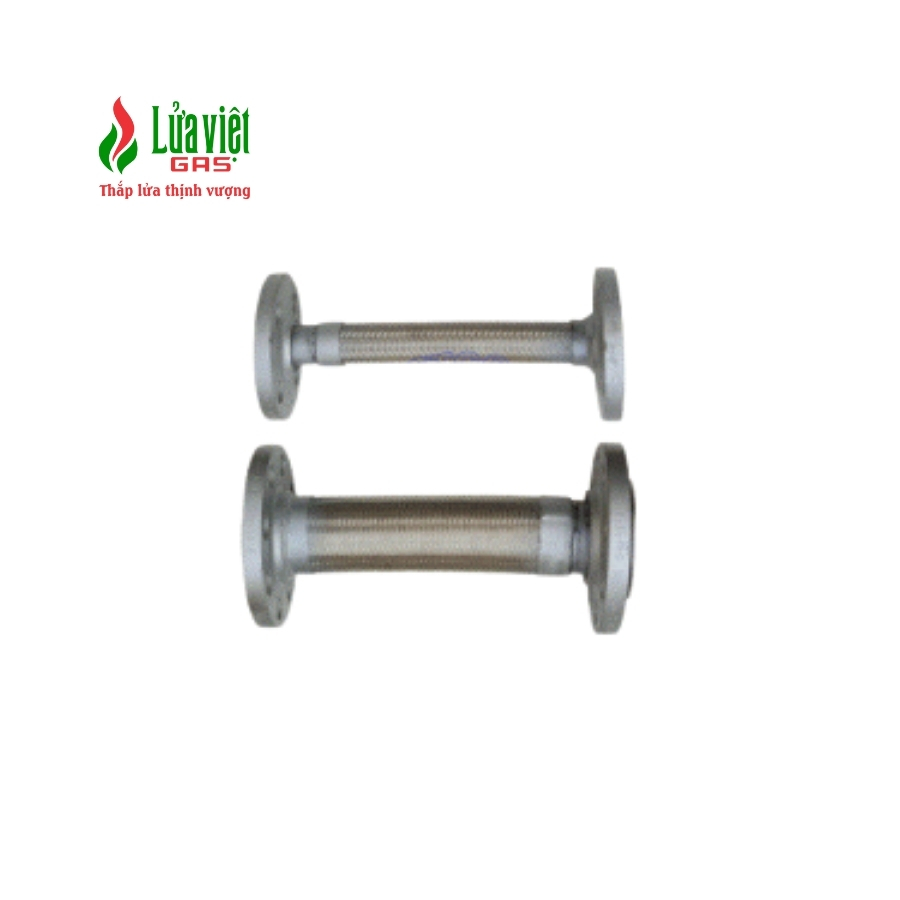

ỐNG CHỐNG RUNG INOX NỐI BÍCH JIS20K

Trong các hệ thống gas công nghiệp, rung động phát sinh từ bơm, máy nén và sự giãn nở nhiệt của đường ống là nguyên nhân chính gây nứt mối nối, rò rỉ khí và suy giảm tuổi thọ thiết bị. Ống chống rung inox nối bích JIS20K được lắp đặt tại các vị trí nhạy cảm nhằm hấp thụ rung động, giảm ứng suất cơ học và đảm bảo vận hành ổn định, an toàn cho toàn bộ hệ thống gas.

Tổng quan về Ống chống rung inox nối bích JIS20K

Trong các hệ thống đường ống công nghiệp áp suất cao, đặc biệt là hệ thống LPG/LNG, rung động cơ học và dịch chuyển do giãn nở nhiệt là yếu tố thường xuyên gây ứng suất lớn lên các mối nối. Ống chống rung inox nối bích JIS20K được sử dụng như một khớp nối mềm tại những vị trí then chốt nhằm hấp thụ rung động, giảm tiếng ồn và bù trừ sai lệch dịch chuyển trong quá trình vận hành.

Với thiết kế mặt bích theo tiêu chuẩn JIS 20K, thiết bị đáp ứng tốt yêu cầu làm việc trong các hệ thống có áp suất cao (thường dưới 2,5 MPa), đảm bảo độ kín và ổn định lâu dài. Vật liệu inox như SUS304 hoặc SUS316 giúp ống chống rung hoạt động bền bỉ trong môi trường khắc nghiệt, chịu nhiệt tốt và hạn chế ăn mòn, từ đó góp phần bảo vệ toàn bộ hệ thống đường ống và thiết bị liên quan.

• Bạn có thể xem: Bộ điều khiển 4 đầu dò gas và 24 đầu báo cháy

Thông số kỹ thuật của Ống chống rung inox nối bích JIS20K

Kích cỡ (Size): Đa dạng từ DN15 (1/2”) đến DN500 (20”) hoặc lớn hơn, phù hợp nhiều quy mô hệ thống LPG/LNG.

Tiêu chuẩn mặt bích: JIS 20K (Japan Industrial Standards), đáp ứng áp suất danh định lên đến khoảng 2,5 MPa (20 bar).

Vật liệu chế tạo: Thân ống và mặt bích bằng inox SUS304 hoặc SUS316, có khả năng chống ăn mòn và chịu nhiệt tốt.

Áp lực làm việc: Tối đa khoảng 20 kgf/cm², tùy theo thiết kế và điều kiện vận hành thực tế.

Nhiệt độ làm việc: Khoảng từ -20°C đến 120°C (có thể cao hơn với cấu hình đặc biệt).

Khả năng bù trừ: Hấp thụ rung chấn, cho phép giãn nở, nén và lệch góc trong quá trình vận hành.

Môi trường sử dụng: Đường ống áp suất cao, môi trường công nghiệp khắc nghiệt.

Phân loại Ống chống rung inox nối bích JIS20K

Ống chống rung inox nối bích JIS20K được phân loại dựa trên vật liệu chế tạo và kiểu mặt bích kết nối, nhằm đáp ứng các yêu cầu khác nhau của hệ thống đường ống áp lực cao như LPG/LNG, hơi nóng hay chất lỏng công nghiệp.

Theo vật liệu, sản phẩm phổ biến với inox 304, phù hợp môi trường tiêu chuẩn, chống ăn mòn tốt và tối ưu chi phí; trong khi inox 316 được ưu tiên cho môi trường khắc nghiệt hơn, có hóa chất hoặc yêu cầu độ bền cao với cấp áp JIS 20K.

Theo kiểu mặt bích, ống chống rung có thể sử dụng bích Welding Neck (hàn cổ) cho khả năng chịu áp lực cao, Slip-on (hàn trượt) dễ lắp đặt, Socket Weld cho ống nhỏ, Threaded kết nối không cần hàn, hoặc Blind dùng để bịt kín hệ thống. Các tùy chọn này giúp linh hoạt trong thiết kế và thi công đường ống công nghiệp.

Ưu điểm và hạn chế của Ống chống rung inox nối bích JIS20K

Ống chống rung inox nối bích JIS20K được đánh giá cao trong các hệ thống công nghiệp nặng nhờ khả năng làm việc ổn định dưới điều kiện áp suất và nhiệt độ cao. Với tiêu chuẩn JIS 20K, thiết bị có thể chịu áp lực lên đến khoảng 20 bar, phù hợp cho các hệ thống LPG/LNG, hơi nóng, hóa chất hoặc dầu khí. Vật liệu inox 304 hoặc inox 316 mang lại khả năng chống ăn mòn và chịu nhiệt tốt, giúp thiết bị duy trì độ bền và tuổi thọ dài trong môi trường khắc nghiệt. Bên cạnh đó, kết cấu ống mềm cho phép hấp thụ rung động hiệu quả, hạn chế va đập cơ học và giảm ứng suất lên các mối nối, góp phần bảo vệ toàn bộ hệ thống đường ống.

Tuy nhiên, hạn chế của ống chống rung inox nối bích JIS20K nằm ở chi phí đầu tư ban đầu cao so với các loại khớp nối thông thường như cao su hay nối ren. Ngoài ra, mặt bích JIS 20K bằng inox không quá phổ biến trên thị trường, đòi hỏi lựa chọn nhà cung cấp uy tín. Kích thước tương đối cồng kềnh và yêu cầu kỹ thuật lắp đặt cao cũng là yếu tố cần cân nhắc để đảm bảo hiệu quả chống rung và độ kín của hệ thống.

Ứng dụng của Ống chống rung inox nối bích JIS20K

Ống chống rung inox nối bích JIS20K được ứng dụng rộng rãi trong các hệ thống công nghiệp chịu áp lực và rung động cao, nơi yêu cầu độ ổn định và an toàn vận hành lâu dài. Thiết bị thường được lắp đặt tại đầu vào hoặc đầu ra của máy bơm, máy nén khí, cụm thiết bị quay nhằm hấp thụ rung chấn, giảm tiếng ồn và hạn chế truyền lực rung sang đường ống chính.

Trong hệ thống LPG/LNG và khí công nghiệp, ống chống rung giúp bù trừ giãn nở nhiệt, giảm ứng suất cơ học tại các mối nối bích, từ đó hạn chế nguy cơ rò rỉ và nứt vỡ đường ống. Ngoài ra, sản phẩm còn được sử dụng trong nhà máy điện, dầu khí, hệ thống PCCC, cấp thoát nước áp lực cao, HVAC và môi trường hóa chất, nhờ khả năng chịu ăn mòn và điều kiện làm việc khắc nghiệt của vật liệu inox 304/316.

Với khả năng chịu áp lực cao, chống ăn mòn và hấp thụ rung động hiệu quả, Ống chống rung inox nối bích JIS20K đóng vai trò quan trọng trong việc đảm bảo vận hành an toàn và ổn định cho các hệ thống đường ống công nghiệp, đặc biệt là LPG/LNG. Việc lựa chọn đúng vật liệu, kích thước và vị trí lắp đặt không chỉ giúp kéo dài tuổi thọ thiết bị mà còn giảm thiểu rủi ro sự cố trong quá trình vận hành lâu dài.
