Trong các hệ thống gas và khí công nghiệp trung áp, việc sử dụng sai loại đồng hồ đo có thể dẫn đến sai số lớn, mất kiểm soát lưu lượng và tiềm ẩn rủi ro an toàn. Đồng hồ đo lưu lượng dạng màng trung áp được thiết kế chuyên dụng cho dải áp suất trung bình, giúp đo lường ổn định, chính xác và duy trì khả năng giám sát liên tục, phù hợp cho các hệ thống yêu cầu kiểm soát chặt chẽ lượng khí tiêu thụ.

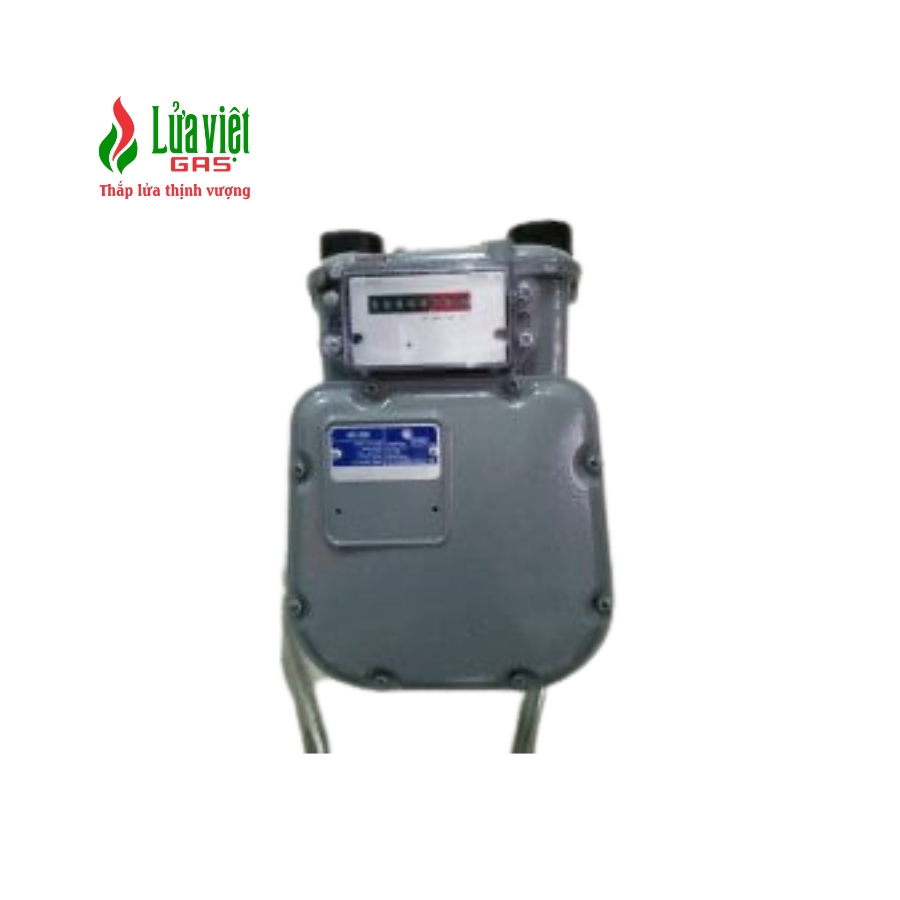

Tổng quan về sản phẩm Đồng hồ đo lưu lượng dạng màng trung áp
Đồng hồ đo lưu lượng dạng màng trung áp được sử dụng trong các hệ thống gas, hơi và một số môi chất công nghiệp hoạt động ở dải áp suất trung bình, nơi yêu cầu đo lường ổn định và độ chính xác cao. Thiết bị vận hành theo nguyên lý dịch chuyển dương, trong đó các màng mềm dịch chuyển tuần tự để ghi nhận thể tích lưu chất đi qua theo từng chu kỳ xác định. Nhờ cơ chế này, đồng hồ cho khả năng đo chính xác ngay cả khi lưu lượng thay đổi, phù hợp cho các hệ thống cần theo dõi tiêu thụ tức thời. Sản phẩm thường được lắp đặt tại các tuyến cấp gas, cụm tiêu thụ hoặc khu vực giám sát lưu lượng trong ngành gas, hóa chất và thực phẩm. Thiết kế dạng màng giúp đồng hồ chịu bẩn và cặn bã tốt hơn so với nhiều loại đồng hồ khác, tuy nhiên trong quá trình vận hành cần hạn chế các dao động áp suất đột ngột nhằm bảo vệ cơ cấu truyền động và kim hiển thị, đảm bảo độ bền và độ ổn định lâu dài.
- Bạn có thể xem: Đồng hồ đo lưu lượng Elster Amco AC250
Thông số kỹ thuật của Đồng hồ đo lưu lượng dạng màng trung áp
Ứng dụng: Đo lưu lượng khí gas (LPG, CNG, LNG), hơi, nước, dầu, xăng
Nguyên lý hoạt động: Dịch chuyển dương bằng màng (Diaphragm), ghi nhận thể tích lưu chất
Áp suất làm việc: Trung áp – thường PN10, PN16, PN20 (tối đa khoảng 2.0 MPa tùy model)
Nhiệt độ làm việc: 0–90°C (nước/khí); có phiên bản chịu nhiệt rộng hơn theo môi chất
Dải lưu lượng (Q): Từ lưu lượng thấp đến cao, đo và hiển thị tổng lưu lượng (m³)
Kích thước danh định: DN15 đến DN600
Vật liệu thân: Gang, Inox SUS304/SUS316L hoặc thép
Kiểu kết nối: Nối ren hoặc nối bích
Độ chính xác: ±1% đến ±2%
Tín hiệu đầu ra (tùy chọn): 4–20mA, RS485, xung
Cấp bảo vệ: IP67 / IP68
Chống cháy nổ: Tùy chọn Ex cho môi trường khí dễ cháy
Phân loại Đồng hồ đo lưu lượng dạng màng trung áp
Đồng hồ đo lưu lượng dạng màng trung áp thường được phân loại dựa trên nguyên lý đo, cấu tạo màng và hình thức hiển thị, nhằm phù hợp với từng điều kiện vận hành cụ thể. Theo nguyên lý đo, thiết bị có thể kết hợp với các phần tử tạo chênh áp như Orifice Plate (đĩa tiết lưu), Venturi tube hoặc Nozzle, trong đó Venturi cho tổn thất áp thấp hơn còn Orifice phổ biến nhờ cấu tạo đơn giản. Theo cấu tạo màng, đồng hồ được chia thành loại màng trong, màng ngoài (flush diaphragm) phù hợp lưu chất có cặn bẩn và màng chữ I giúp hạn chế tắc nghẽn. Ngoài ra, xét theo dạng hiển thị, có loại cơ (analog) hiển thị kim trực quan và điện tử (digital) tích hợp tín hiệu đầu ra như 4–20mA hoặc HART, phục vụ giám sát và điều khiển tự động.
Ưu điểm và hạn chế của Đồng hồ đo lưu lượng dạng màng trung áp
Đồng hồ đo lưu lượng dạng màng trung áp được đánh giá cao trong các hệ thống gas, khí và chất lỏng công nghiệp nhờ khả năng đo ổn định và bảo vệ bộ phận cảm biến. Ưu điểm nổi bật của thiết bị nằm ở cấu tạo màng ngăn, giúp cách ly phần tử đo khỏi tạp chất, bùn hoặc cặn, từ đó hạn chế mài mòn và tăng tuổi thọ. Vật liệu chế tạo thường là inox hoặc hợp kim chống ăn mòn, phù hợp với môi trường hóa chất và khí công nghiệp. Đồng hồ có đa dạng kiểu kết nối như ren, bích hoặc clamp, dễ tích hợp vào nhiều hệ thống khác nhau. Nhờ nguyên lý đo ổn định, thiết bị cung cấp độ chính xác cao, hỗ trợ kiểm soát quy trình và giám sát lưu lượng hiệu quả trong các ngành xử lý nước, thực phẩm, hóa chất.
Bên cạnh đó, một số hạn chế cần lưu ý là thiết kế có màng chắn có thể gây tổn thất áp suất nhẹ so với các loại đồng hồ không cản dòng. Thiết bị không phù hợp với lưu chất quá sệt hoặc chứa nhiều hạt rắn lớn, dễ gây kẹt hoặc hư hỏng màng. Việc lựa chọn vật liệu màng phù hợp (EPDM, Viton, PTFE…) là bắt buộc để đảm bảo độ bền. Ngoài ra, đồng hồ cần hiệu chuẩn và kiểm tra định kỳ nhằm duy trì độ chính xác lâu dài.
Ứng dụng của Đồng hồ đo lưu lượng dạng màng trung áp
Đồng hồ đo lưu lượng dạng màng trung áp được ứng dụng rộng rãi trong các hệ thống cần đo lường chính xác lưu lượng khí gas và chất lỏng làm việc ở dải áp suất trung bình, đặc biệt trong môi trường công nghiệp khắc nghiệt. Trong ngành gas, thiết bị được sử dụng để đo lưu lượng gas dân dụng và hệ thống gas công nghiệp, giúp kiểm soát tiêu thụ và đảm bảo an toàn vận hành. Ở công nghiệp hóa chất và dược phẩm, đồng hồ phù hợp để đo các hóa chất, dung môi hoặc lưu chất có độ nhớt và tính ăn mòn cao, hỗ trợ kiểm soát quy trình chính xác. Ngoài ra, sản phẩm được dùng trong ngành thực phẩm & đồ uống để giám sát lưu lượng nguyên liệu lỏng, cũng như trong hệ thống xử lý nước và nước thải nhằm theo dõi lưu lượng nước và hóa chất xử lý. Đồng hồ còn được ứng dụng trong lọc hóa dầu, khai khoáng, hệ thống HVAC và PCCC, nơi yêu cầu thiết bị đo bền bỉ, chịu áp và hoạt động ổn định lâu dài.
Trong các hệ thống gas và công nghiệp yêu cầu đo lường ổn định ở dải áp suất trung bình, Đồng hồ đo lưu lượng dạng màng trung áp là giải pháp phù hợp để kiểm soát lưu lượng và đảm bảo an toàn vận hành. Với nguyên lý đo dịch chuyển dương, khả năng chịu áp tốt và độ chính xác cao, thiết bị giúp giám sát tiêu thụ hiệu quả, nâng cao độ tin cậy và tuổi thọ cho toàn bộ hệ thống.
